Direct3D11 튜토리얼 정리3: 간단한 쉐이더 활용
이전 게시글
이전 게시글에서 내용과 코드가 이어집니다. 안 보고 오셨다면
Direct3D11 튜토리얼 정리1: 화면 지우기
Direct3D11 튜토리얼 정리2: 삼각형 그리기
먼저 보시는 것도 추천!

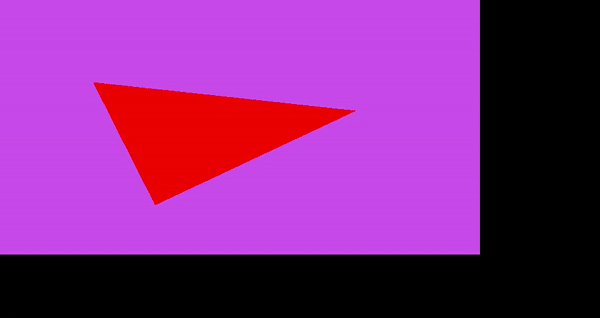

결과
3D 관련으로 가기 전에 간단하게 요런 변환을 다뤄봅시다. 볼륨이 적은 게시글이 될 것 같네요.
녹화를 잘못했는지 검은 빈 부분이 있는데 거슬리긴 해도 일단 결과 잘 보이니 넘어가는 걸로…ㅋㅋㅋ(어차피 저만 보는 게시글이랑 다를바 없으니)
이번 게시글에서 사용할 전체 코드
Jekyll 버그인지 코드 부분 부분에서 넣지도 않은 \가 출력되고 있네요. 참고해주십쇼!
C++
#include <Windows.h>
#include <assert.h>
#include <d3d11.h>
#include <dxgi.h>
#include <DirectXMath.h>
#include <d3dcompiler.h>
#pragma comment(lib, "d3d11.lib")
#pragma comment(lib, "dxgi.lib")
#pragma comment(lib, "d3dcompiler.lib")
// 디버깅용 정적 콘솔 연결
#pragma comment(linker, "/entry:wWinMainCRTStartup /subsystem:console")
LRESULT CALLBACK WndProc(const HWND hWnd, const UINT message, const WPARAM wParam, const LPARAM lParam);
void InitializeD3D11();
void DestroyD3D11();
void Render();
HINSTANCE ghInstance;
HWND ghWnd;
const TCHAR* WINDOW_NAME = TEXT("DX11 Sample");
int APIENTRY wWinMain(_In_ HINSTANCE hInstance,
_In_opt_ HINSTANCE hPrevInstance,
_In_ LPWSTR lpCmdLine,
_In_ int nCmdShow)
{
ghInstance = hInstance;
// 윈도우 클래스 정의 및 등록
WNDCLASS windowClass;
ZeroMemory(&windowClass, sizeof(WNDCLASS));
windowClass.lpfnWndProc = WndProc; // 콜백함수 등록
windowClass.lpszClassName = WINDOW_NAME; // 클래스 이름 지정
windowClass.hCursor = (HCURSOR)LoadCursor(nullptr, IDC_ARROW); // 기본 커서 지정
windowClass.hInstance = hInstance; // 클래스 인스턴스 지정
RegisterClass(&windowClass);
assert(GetLastError() == ERROR_SUCCESS);
// 실제 사용하게 될 화면 크기 지정
// 여기서는 디스플레이의 가로 / 2, 세로 / 2 사용 예정
RECT windowRect;
windowRect.left = 0;
windowRect.top = 0;
windowRect.right = GetSystemMetrics(SM_CXSCREEN) >> 1; // 디스플레이 너비 / 2
windowRect.bottom = GetSystemMetrics(SM_CYSCREEN) >> 1; // 디스플레이 높이 / 2
AdjustWindowRect(
&windowRect, // 값을 받을 RECT 구조체 주소
WS_OVERLAPPEDWINDOW, // 크기를 계산할 때 참고할 윈도우 스타일
false // 메뉴 여부
);
assert(GetLastError() == ERROR_SUCCESS);
// 윈도우 생성
ghWnd = CreateWindow(
WINDOW_NAME, // 클래스 이름
WINDOW_NAME, // 윈도우 이름
WS_OVERLAPPEDWINDOW, // 윈도우 스타일
CW_USEDEFAULT, CW_USEDEFAULT, // (x, y)
windowRect.right, windowRect.bottom, // 너비, 높이
nullptr, // 부모 윈도우 지정
nullptr, // 메뉴 지정
hInstance, // 인스턴스 지정
nullptr // 추가 메모리 지정
);
assert(GetLastError() == ERROR_SUCCESS);
InitializeD3D11(); // 윈도우 만들고 나서 D3D 초기화
// 윈도우 보여주기
ShowWindow(ghWnd, nCmdShow);
assert(GetLastError() == ERROR_SUCCESS);
// PeekMessage를 이용한 메시지 루프
MSG msg;
while (true)
{
if (PeekMessage(
&msg, // 메시지를 받을 주소
nullptr, // 메시지를 받을 윈도우
0, // 받을 메시지 범위 최솟값
0, // 받을 메시지 범위 최댓값
PM_REMOVE // 메시지 처리 방법
))
{
if (msg.message == WM_QUIT)
{
break;
}
TranslateMessage(&msg); // 메시지 문자로 해석 시도
DispatchMessage(&msg); // 메시지 전달
}
else
{
Render();
Sleep(1000 / 30);
}
}
return (int)msg.wParam;
}
// 윈도우 콜백 함수
LRESULT CALLBACK WndProc(const HWND hWnd, const UINT message, const WPARAM wParam, const LPARAM lParam)
{
switch (message)
{
case WM_DESTROY: // 윈도우 종료시 자원 해제 작업
DestroyD3D11();
PostQuitMessage(0);
break;
default:
return DefWindowProc(hWnd, message, wParam, lParam);
}
return 0;
}
// 번거로움 피하기
using namespace DirectX;
// 사용할 정점 구조체
// 위치 정보 외에도 다양한 데이터가 추가될 수 있음
typedef struct
{
XMFLOAT3 pos; // 단순 (x, y, z)를 표현하기 위해 float3 사용
} vertex_t;
typedef struct
{
XMMATRIX transfrom; // 정점 변환용 변수
} constant_buffer_t;
// D3D11에서 사용할 변수들
// Device: 리소스 생성
// DeviceContext: 렌더링에 사용할 정보를 담을 데이터 덩어리
// SwapChain: 버퍼를 디바이스에 렌더링하고 출력
// RenderTargetView: 리소스 뷰 중에서 렌더링 대상 용도
static ID3D11Device* spDevice;
static ID3D11DeviceContext* spDeviceContext;
static IDXGISwapChain* spSwapChain;
static ID3D11RenderTargetView* spRenderTargetView;
// VertexShader: 정점 쉐이더 리소스 인터페이스
// PixelShader: 픽셀 쉐이더 리소스 인터페이스
// VertexBuffer: 정점 버퍼 리소스 인터페이스
// IndexBuffer: 인덱스 버퍼 리소스 인터페이스
static ID3D11VertexShader* spVertexShader;
static ID3D11PixelShader* spPixelShader;
static ID3D11Buffer* spVertexBuffer;
static ID3D11Buffer* spIndexBuffer;
// ConstantBuffer: 쉐이더의 전역변수용 리소스 인터페이스
static constant_buffer_t sConstantBuffer;
static ID3D11Buffer* spConstantBuffer;
void InitializeD3D11()
{
// 디바이스 생성 관련 정보
UINT creationFlags = D3D11_CREATE_DEVICE_BGRA_SUPPORT;
#if DEBUG || _DEBUG
creationFlags |= D3D11_CREATE_DEVICE_DEBUG;
#endif /* Debug */
// 스왑체인에 대한 정보 초기화
DXGI_SWAP_CHAIN_DESC swapChainDesc;
ZeroMemory(&swapChainDesc, sizeof(swapChainDesc));
// 현재 윈도우의 크기 구하기(작업 영역)
RECT windowRect;
GetClientRect(ghWnd, &windowRect);
assert(GetLastError() == ERROR_SUCCESS);
swapChainDesc.BufferCount = 1;
swapChainDesc.BufferDesc.Width = windowRect.right;
swapChainDesc.BufferDesc.Height = windowRect.bottom;
swapChainDesc.BufferDesc.Format = DXGI_FORMAT_B8G8R8A8_UNORM; // 사용할 색상 포맷
swapChainDesc.BufferDesc.RefreshRate.Numerator = 60; // 다시 그리는 주기의 분자
swapChainDesc.BufferDesc.RefreshRate.Denominator = 1; // 다시 그리는 주기의 분모
swapChainDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT; // 버퍼의 용도
swapChainDesc.OutputWindow = ghWnd; // 렌더링한 결과물을 출력할 윈도우
swapChainDesc.SampleDesc.Count = 1; // 픽셀당 샘플링하는 수
swapChainDesc.SampleDesc.Quality = 0; // 이미지의 품질 수준
swapChainDesc.Windowed = true; // 창모드 설정
// 디바이스, 디바이스 컨텍스트, 스왑체인 생성
// 최신 문서는 다른 방식으로 생성 권장 중
HRESULT hr = D3D11CreateDeviceAndSwapChain(
nullptr, // 어댑터 포인터
D3D_DRIVER_TYPE_HARDWARE, // 사용할 드라이버
nullptr, // 레스터라이저의 주소
creationFlags, // 생성 플래그
nullptr, // 지원할 버전 정보 배열
0, // 버전 정보 배열의 길이
D3D11_SDK_VERSION, // D3D SDK 버전
&swapChainDesc, // 스왑체인 정보 구조체,
&spSwapChain, // 생성된 스왑체인의 포인터를 받을 주소
&spDevice, // 생성된 디바이스의 포인터를 받을 주소
nullptr, // 생성된 버전 정보를 받을 주소
&spDeviceContext // 생성된 디바이스 컨텍스트의 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 렌더 타겟으로 사용할 버퍼 갖고 오기
ID3D11Texture2D* pBackBuffer = nullptr;
hr = spSwapChain->GetBuffer(
0, // 사용할 버퍼 번호
__uuidof(ID3D11Texture2D), // 버퍼를 해석할 때 사용할 인터페이스
(void**)&pBackBuffer // 버퍼 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 렌더 타겟 뷰 생성
hr = spDevice->CreateRenderTargetView(
pBackBuffer, // 사용할 리소스 포인터
nullptr, // 렌더 타겟 뷰 정보 구조체 포인터
&spRenderTargetView // 만들어진 렌터 타겟 뷰의 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
pBackBuffer->Release();
pBackBuffer = nullptr;
// 렌더 타겟을 파이프라인 OM 단계에 설정
spDeviceContext->OMSetRenderTargets(
1, // 넣을 뷰의 수
&spRenderTargetView, // 렌터 타겟 포인터 배열
nullptr // 깊이 스텐실 뷰 포인터
);
// 뷰포트 정보 초기화
D3D11_VIEWPORT viewPort;
viewPort.Width = (FLOAT)windowRect.right;
viewPort.Height = (FLOAT)windowRect.bottom;
viewPort.MinDepth = 0.f;
viewPort.MaxDepth = 1.f;
viewPort.TopLeftX = 0;
viewPort.TopLeftY = 0;
// 뷰 포트 설정
spDeviceContext->RSSetViewports(
1, // 뷰포트의 수
&viewPort // 정보 구조체 포인터
);
// 쉐이더, 컴파일 오류를 받을 이진 개체
ID3DBlob* pVertexShaderBlob = nullptr;
ID3DBlob* pPixelShaderBlob = nullptr;
ID3DBlob* pErrorBlob = nullptr;
// 정점 쉐이더 컴파일
hr = D3DCompileFromFile(
TEXT("VertexShader.hlsl"), // 쉐이더 코드 파일 이름
nullptr, // 쉐이더 매크로를 정의하는 구조체 포인터
D3D_COMPILE_STANDARD_FILE_INCLUDE, // 쉐이더 컴파일러가 include 파일 처리에 사용하는 인터페이스 포인터
"main", // 진입점 이름
"vs_5_0", // 컴파일 대상
0, // 컴파일 옵션
0, // 컴파일 옵션2
&pVertexShaderBlob, // 컴파일된 쉐이더 데이터 포인터를 받을 주소
&pErrorBlob // 컴파일 에러 데이터 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 정점 쉐이더 리소스 생성
hr = spDevice->CreateVertexShader(
pVertexShaderBlob->GetBufferPointer(), // 컴파일된 쉐이더 데이터 포인터
pVertexShaderBlob->GetBufferSize(), // 쉐이더 데이터의 길이
nullptr, // 쉐이더 동적링크 관련 인터페이스 포인터
&spVertexShader // 정점 쉐이더 인터페이스를 받을 주소
);
assert(SUCCEEDED(hr));
// 픽셀 쉐이더 컴파일
hr = D3DCompileFromFile(
TEXT("PixelShader.hlsl"), // 쉐이더 코드 파일 이름
nullptr, // 쉐이더 매크로를 정의하는 구조체 포인터
D3D_COMPILE_STANDARD_FILE_INCLUDE, // 쉐이더 컴파일러가 include 파일 처리에 사용하는 인터페이스 포인터
"main", // 진입점 이름
"ps_5_0", // 컴파일 대상
0, // 컴파일 옵션
0, // 컴파일 옵션2
&pPixelShaderBlob, // 컴파일된 쉐이더 데이터 포인터를 받을 주소
&pErrorBlob // 컴파일 에러 데이터 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 픽셀 쉐이더 리소스 생성
hr = spDevice->CreatePixelShader(
pPixelShaderBlob->GetBufferPointer(), // 컴파일된 쉐이더 데이터 포인터
pPixelShaderBlob->GetBufferSize(), // 쉐이더 데이터의 길이
nullptr, // 쉐이더 동적링크 관련 인터페이스 포인터
&spPixelShader // 정점 쉐이더 인터페이스를 받을 주소
);
assert(SUCCEEDED(hr));
// GPU에게 정점의 정보를 알려주기 위한 구조체 초기화
// 구조체에 포함된 각 요소별로 이 작업을 진행해서 넘겨줘야함
D3D11_INPUT_ELEMENT_DESC vertexLayoutDesc;
vertexLayoutDesc.SemanticName = "POSITION"; // 해당 데이터의 용도
vertexLayoutDesc.SemanticIndex = 0; // 용도가 겹칠 경우 사용할 색인 번호
vertexLayoutDesc.Format = DXGI_FORMAT_R32G32B32_FLOAT; // 입력 데이터 형식
vertexLayoutDesc.InputSlot = 0; // 버퍼의 슬롯 번호
vertexLayoutDesc.AlignedByteOffset = 0; // 구조체에서 요소의 시작 위치(바이트 단위)
vertexLayoutDesc.InputSlotClass = D3D11_INPUT_PER_VERTEX_DATA; // 입력 데이터의 분류법
vertexLayoutDesc.InstanceDataStepRate = 0; // 인스턴싱에 사용할 배수
// 파이프라인에 전송할 레이아웃 배열
D3D11_INPUT_ELEMENT_DESC layoutArr[] = {
vertexLayoutDesc
};
// 파이프라인에서 사용할 레이아웃 생성
ID3D11InputLayout* pVertexLayout = nullptr;
hr = spDevice->CreateInputLayout(
layoutArr, // 레이아웃 배열
ARRAYSIZE(layoutArr), // 배열의 길이
pVertexShaderBlob->GetBufferPointer(), // 컴파일된 쉐이더 데이터 포인터
pVertexShaderBlob->GetBufferSize(), // 쉐이더 데이터의 길이
&pVertexLayout // 생성된 레이아웃 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 정점 레이아웃 설정
spDeviceContext->IASetInputLayout(pVertexLayout);
pVertexShaderBlob->Release();
pVertexShaderBlob = nullptr;
pPixelShaderBlob->Release();
pPixelShaderBlob = nullptr;
pVertexLayout->Release();
pVertexLayout = nullptr;
// 전송할 정점 배열
vertex_t vertices[3] = {
DirectX::XMFLOAT3(0.f, 0.5f, 0.f),
DirectX::XMFLOAT3(0.5f, -0.5f, 0.f),
DirectX::XMFLOAT3(-0.5f, -0.5f, 0.f)
};
// 정점 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC bufferDesc;
bufferDesc.ByteWidth = sizeof(vertices); // 버퍼의 바이트 크기
bufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
bufferDesc.BindFlags = D3D11_BIND_VERTEX_BUFFER; // 파이프라인에 뭘로 바인딩 할지
bufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
bufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
bufferDesc.StructureByteStride = sizeof(vertex_t); // 각 요소별 바이트 크기
// 초기화할 정점 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA vertexSubresource;
vertexSubresource.pSysMem = vertices; // 전송할 데이터 포인터
vertexSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
vertexSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
// 정점 버퍼 생성
hr = spDevice->CreateBuffer(
&bufferDesc, // 버퍼 정보 구조체 포인터
&vertexSubresource, // 정점 서브 리소스 포인터
&spVertexBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 파이프라인에 정점 버퍼 설정
UINT stride = sizeof(vertex_t);
UINT offset = 0;
spDeviceContext->IASetVertexBuffers(
0, // 슬롯 번호
1, // 버퍼의 수
&spVertexBuffer, // 정점 버퍼 주소
&stride, // 요소별 크기 배열
&offset // 각 버퍼별 시작 오프셋 배열
);
// 삼각형 그리는 방법 설정
spDeviceContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);
// 인덱스 데이터 정의
WORD indice[3] = {
0, 1, 2
};
// 인덱스 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC indexBufferDesc;
indexBufferDesc.ByteWidth = sizeof(indice); // 버퍼의 바이트 크기
indexBufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
indexBufferDesc.BindFlags = D3D11_BIND_INDEX_BUFFER; // 파이프라인에 뭘로 바인딩 할지
indexBufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
indexBufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
indexBufferDesc.StructureByteStride = sizeof(WORD); // 각 요소별 바이트 크기
// 초기화할 인덱스 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA indexSubresource;
indexSubresource.pSysMem = indice; // 전송할 데이터 포인터
indexSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
indexSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
// 인덱스 버퍼 생성
hr = spDevice->CreateBuffer(
&indexBufferDesc, // 버퍼 정보 구조체 포인터
&indexSubresource, // 인덱스 서브 리소스 포인터
&spIndexBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 파이프라인에 인덱스 버퍼 설정
spDeviceContext->IASetIndexBuffer(
spIndexBuffer, // 설정할 인덱스 버퍼 포인터
DXGI_FORMAT_R16_UINT, // 인덱스 버퍼의 형식
0 // 시작 오프셋
);
// 회전에 사용할 변수 초기화
sConstantBuffer.transfrom = XMMatrixIdentity();
// 상수 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC constantBufferDesc;
constantBufferDesc.ByteWidth = sizeof(sConstantBuffer); // 버퍼의 바이트 크기
constantBufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
constantBufferDesc.BindFlags = D3D11_BIND_CONSTANT_BUFFER; // 파이프라인에 뭘로 바인딩 할지
constantBufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
constantBufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
constantBufferDesc.StructureByteStride = sizeof(sConstantBuffer.transfrom); // 각 요소별 바이트 크기
// 초기화할 상수 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA constantBufferSubresource;
constantBufferSubresource.pSysMem = &sConstantBuffer; // 전송할 데이터 포인터
constantBufferSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
constantBufferSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
// 인덱스 버퍼 생성
hr = spDevice->CreateBuffer(
&constantBufferDesc, // 버퍼 정보 구조체 포인터
&constantBufferSubresource, // 상수 버퍼 서브 리소스 포인터
&spConstantBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
// 상수 버퍼 설정
spDeviceContext->VSSetConstantBuffers(
0, // 시작 슬롯
1, // 설정할 버퍼의 수
&spConstantBuffer // 설정할 버퍼 리소스 배열
);
spDeviceContext->PSSetConstantBuffers(
0, // 시작 슬롯
1, // 설정할 버퍼의 수
&spConstantBuffer // 설정할 버퍼 리소스 배열
);
}
void DestroyD3D11()
{
if (spConstantBuffer != nullptr)
{
spConstantBuffer->Release();
spConstantBuffer = nullptr;
}
if (spIndexBuffer != nullptr)
{
spIndexBuffer->Release();
spIndexBuffer = nullptr;
}
if (spVertexBuffer != nullptr)
{
spVertexBuffer->Release();
spVertexBuffer = nullptr;
}
if (spPixelShader != nullptr)
{
spPixelShader->Release();
spPixelShader = nullptr;
}
if (spVertexShader != nullptr)
{
spVertexShader->Release();
spVertexShader = nullptr;
}
if (spRenderTargetView != nullptr)
{
spRenderTargetView->Release();
spRenderTargetView = nullptr;
}
if (spSwapChain != nullptr)
{
spSwapChain->Release();
spSwapChain = nullptr;
}
if (spDeviceContext != nullptr)
{
spDeviceContext->ClearState();
spDeviceContext->Release();
spDeviceContext = nullptr;
}
if (spDevice != nullptr)
{
spDevice->Release();
spDevice = nullptr;
}
}
void Render()
{
const FLOAT clearColor[4] = { 209 / 255.f, 95 / 255.f, 238 / 255.f, 1.f };
assert(spRenderTargetView != nullptr);
spDeviceContext->ClearRenderTargetView(
spRenderTargetView, // 대상 렌더 타겟 뷰
clearColor // 채워 넣을 색상
);
// 쉐이더 설정
spDeviceContext->VSSetShader(
spVertexShader, // 설정할 쉐이더 인터페이스 포인터
nullptr, // HLSL 클래스를 캡슐화하는 인터페이스 포인터 배열
0 // 배열의 길이
);
spDeviceContext->PSSetShader(
spPixelShader, // 설정할 쉐이더 인터페이스 포인터
nullptr, // HLSL 클래스를 캡슐화하는 인터페이스 포인터 배열
0 // 배열의 길이
);
// 다음 변환 가중치 계산
sConstantBuffer.transfrom *= XMMatrixRotationZ(XM_PI / 36);
// HLSL 계산 방식으로 인한 전치
XMMATRIX trTransform = XMMatrixTranspose(sConstantBuffer.transfrom);
// 바인딩한 리소스 업데이트
spDeviceContext->UpdateSubresource(
spConstantBuffer, // 업데이트할 서브리소스 포인터
0, // 업데이트할 서브리소스 번호
nullptr, // 서브리소스 선택 박스 포인터
&trTransform, // 업데이트에 사용할 데이터
0, // 다음 행까지의 시스템 메모리 바이트 수
0 // 다음 깊이까지의 시스템 메모리 바이트 수
);
spDeviceContext->DrawIndexed(
3, // 그릴 인덱스의 수
0, // 첫 인덱스를 읽을 위치
0 // 정점 버퍼로부터 정점을 읽기 전에 각 인덱스에 더할 값
);
spSwapChain->Present(
1, // 동기화에 사용할 시간
0 // 프레임 표현 옵션
);
}
HLSL
VertexShader.hlsl
#include "ShaderHeader.hlsli"
float4 main(float4 pos : POSITION) : SV_POSITION
{
return mul(pos, transform);
}
PixelShader.hlsl
#include "ShaderHeader.hlsli"
float4 main(float4 pos : SV_Position) : SV_TARGET
{
return mul(float4(pos.x, pos.y, pos.z, 1.f), transform);
}
ShaderHeader.hlsli
cbuffer ConstantBuffer : register(b0)
{
float4x4 transform;
}
코드 살펴보기
사용할 라이브러리 및 컴파일러 옵션
이전과 동일
윈도우 관련 코드
이전과 동일
Direct3D11
이번 흐름은 다음과 같습니다.
- 상수 버퍼(Constant Buffer)용 구조체 선언
- 튜토리얼1, 2와 동일한 방식
- 상수 버퍼용 개체 포인터 선언
- 상수 버퍼 데이터 정의
- 상수 버퍼 리소스 생성 및 상수 버퍼를 사용할 쉐이더에 설정
- 상수 버퍼 업데이트 및 렌더링
상수 버퍼(Constant Buffer)용 구조체 선언
typedef struct
{
XMMATRIX transfrom; // 정점 변환용 변수
} constant_buffer_t;
이번 게시글에서는 요것만 사용할 예정입니다. 결과에서 계속 색깔 바뀌면서 회전 했던 것 치곤 별 거 없죠?ㅋㅋ 하지만 실제로는
typedef struct
{
// 행렬1 선언
// 행렬2 선언
// 행렬3 선언
// 공통 상수 선언
// ...
} constant_buffer_t;
요런 식으로 꽤나 많은 정보를 넣어서 사용하긴 합니다. 추가적인 정보가 있는데 그건 차후에 말씀드립죠!
상수 버퍼(Constant Buffer)
일단 주 참고자료 설명으로는 어플리케이션이 쉐이더에게 넘길 데이터를 저장하는 장소 정도로 설명이 돼있네요. D3D11 버퍼 문서에서는 쉐이더 상수 데이터를 파이프라인에 효율적으로 공급하는 걸 도와주는 버퍼 정도로 나와있습니다. 그냥 한마디로 쉐이더에서 쓸 전역변수를 저장하는 곳이다 정도로 생각하면 좋을 것 같습니다.
상수 버퍼용 개체 포인터 선언
// ConstantBuffer: 쉐이더의 전역변수용 리소스 인터페이스
static constant_buffer_t sConstantBuffer;
static ID3D11Buffer* spConstantBuffer;
사용할 상수 버퍼 및 상수 버퍼 리소스를 선언해줍시다. 제가 아직 방법을 모르는 걸 수도 있는데 상수 버퍼는 내용 변경이 필요한 경우 CPU에서 업데이트한 내용을 전송해서 사용하는터라 CPU에서 쓸 자리도 같이 잡는 게 보통이더군요. 여튼 그래서 sConstantBuffer도 같이 선언됩니다.
상수 버퍼 데이터 정의
// 회전에 사용할 변수 초기화
sConstantBuffer.transfrom = XMMatrixIdentity();
// 상수 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC constantBufferDesc;
constantBufferDesc.ByteWidth = sizeof(sConstantBuffer); // 버퍼의 바이트 크기
constantBufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
constantBufferDesc.BindFlags = D3D11_BIND_CONSTANT_BUFFER; // 파이프라인에 뭘로 바인딩 할지
constantBufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
constantBufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
constantBufferDesc.StructureByteStride = sizeof(sConstantBuffer.transfrom); // 각 요소별 바이트 크기
// 초기화할 상수 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA constantBufferSubresource;
constantBufferSubresource.pSysMem = &sConstantBuffer; // 전송할 데이터 포인터
constantBufferSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
constantBufferSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
다른 버퍼랑 또오옥같습니다. 플래그만 잘 설정해주면 사실상 끝
제가 다른 버퍼 코드 복붙에서 값 넣어놔서 그렇긴 한데 코드는 더 덜어내서 써도 되긴 합니다.
상수 버퍼 리소스 생성 및 상수 버퍼를 사용할 쉐이더에 설정
// 인덱스 버퍼 생성
hr = spDevice->CreateBuffer(
&constantBufferDesc, // 버퍼 정보 구조체 포인터
&constantBufferSubresource, // 상수 버퍼 서브 리소스 포인터
&spConstantBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
// 상수 버퍼 설정
spDeviceContext->VSSetConstantBuffers(
0, // 시작 슬롯
1, // 설정할 버퍼의 수
&spConstantBuffer // 설정할 버퍼 리소스 배열
);
spDeviceContext->PSSetConstantBuffers(
0, // 시작 슬롯
1, // 설정할 버퍼의 수
&spConstantBuffer // 설정할 버퍼 리소스 배열
);
여기도 뻔하죠?
역시나
void DestroyD3D11()
{
if (spConstantBuffer != nullptr)
{
spConstantBuffer->Release();
spConstantBuffer = nullptr;
}
// 생략
}
해제 잘 해줍시다!
상수 버퍼 업데이트 및 렌더링
void Render()
{
// 생략
// 다음 변환 가중치 계산
sConstantBuffer.transfrom *= XMMatrixRotationZ(XM_PI / 36);
// HLSL 계산 방식으로 인한 전치
XMMATRIX trTransform = XMMatrixTranspose(sConstantBuffer.transfrom);
// 바인딩한 리소스 업데이트
spDeviceContext->UpdateSubresource(
spConstantBuffer, // 업데이트할 서브리소스 포인터
0, // 업데이트할 서브리소스 번호
nullptr, // 서브리소스 선택 박스 포인터
&trTransform, // 업데이트에 사용할 데이터
0, // 다음 행까지의 시스템 메모리 바이트 수
0 // 다음 깊이까지의 시스템 메모리 바이트 수
);
// 생략
}
상수 버퍼 내용을 다음 변환으로 업데이트하고 전송하는 부분만 적어놨습니다. 개인적으론 CPU에서 계산해서 넘겨주는 방식이 조금 독특하다 느껴지더군요ㅋㅋ
주의할 점
행렬, 벡터 사용할 때 주의할 점이 있습니다. 기본적으로 DirectX랑, HLSL의 ‘사용법’ 자체는 벡터 * 행렬(Row-major 방식)로 구성되어 있고 DirectXMath 라이브러리도 동일한 방법으로 구현돼있습니다. 그러나 HLSL은 기본 방식은 행렬 * 벡터(Column-major 방식) 형태로 되어 있기 때문에 전송하기 전에 전치 연산을 하고 전송해주셔야 합니다.(따로 설정하는 방법도 있긴 합니다. 자세한 건 문서 참고!)
\[
\begin{bmatrix}
1 & 2 & 3 & 4
\end{bmatrix}
\begin{bmatrix}
1 & 2 & 3 & 4 \\
1 & 2 & 3 & 4 \\
1 & 2 & 3 & 4 \\
1 & 2 & 3 & 4
\end{bmatrix}
\]
Row-major는 요렇게 표현 하는 방법이고
\[
\begin{bmatrix}
1 & 1 & 1 & 1 \\
2 & 2 & 2 & 2 \\
3 & 3 & 3 & 3 \\
4 & 4 & 4 & 4
\end{bmatrix}
\begin{bmatrix}
1 \\
2 \\
3 \\
4
\end{bmatrix}
\]
Column-major는 요렇게 표현합니다.
사소한 팁?
앞서 나중에 보자던 정보와 관련된 내용입니다. 앞서 말씀드렸던 것 처럼 상수 버퍼는
typedef struct
{
// 행렬1 선언
// 행렬2 선언
// 행렬3 선언
// 공통 상수 선언
// ...
} constant_buffer_t;
요렇게 만든 정보를 담고 전달될 수 있다고 했었습니다. 그런데 만약 저 상수 버퍼 중에서 변하는 정보는 몇 개 없는 상태라면 저 덩치 큰 상수 버퍼를 계속 다시 전송해주는 게 효율적이지 않겠죠? 마치 정점 버퍼에서 데이터를 직접 전송하는 것보다는 인덱스 버퍼를 만들어서 전송하는 게 더 낫다는 느낌과 비슷하다고도 볼 수 있습니다. 그렇기 때문에 효율적인 전송이 필요한 경우
typedef struct
{
// 자주 바뀌는 행렬1
} constant_buffer1_t;
typedef struct
{
// 자주 바뀌는 행렬2
} constant_buffer2_t;
typedef struct
{
// 자주 바뀌는 행렬3
} constant_buffer3_t;
typedef struct
{
// 공통 상수 선언
// ...
} constant_buffer_t;
이런 식으로 쪼개서 데이터를 만들어 두고 각각에 대해서 상수 버퍼를 만들어서 쉐이더에 설정합니다. 그러고 나서 쉐이더 코드에서
cbuffer cbMatrix1
{
// 행렬1
}
cbuffer cbMatrix2
{
// 행렬2
}
cbuffer cbMatrix3
{
// 행렬3
}
이런 식으로 각자 잡아 놓고 사용하기도 합니다. 당연히 각자 잡아놓은 만큼 UpdateResource()도 따로 해줘야 하는 귀찮음은 있긴 합니다. 그러나 효율적으로 전송을 하고 싶다면 고려해야될 방법이기도 합니다.
HLSL
제가 HLSL에 관해선 별다른 내용을 넣고 있지 않은데 이유가
- C-like 언어라 현재 C++를 사용하고 있는 상황에서 문법적으론 크게 문제가 되지 않는다.
- 쉐이더로 아주아주 복잡한 프로그램을 짜는 건 아니라서 검색하면서 해결하기에 무리가 없을 것 같다.
라고 생각하기 때문입니다. 물론 제가 전문가는 아니라 틀린 생각일 수도 있음은 참고 부탁드려요ㅋㅋ
Semantics
그래도 이 용어 정도는 짚고 가면 좋을 것 같아서 언급하고 갑니다. 주로 자료형 같은 거 옆에 ‘:’(콜론)을 붙여서 다는 키워드들 말하는데 문서에서는 파라미터의 의도된 용도에 대해서 정보를 전달하려고 쉐이더 입력 또는 출력에 첨부되는 문자열 정도로 설명하고 있네요.
VertexShader.hlsl
cbuffer ConstantBuffer : register(b0)
{
float4x4 transform;
}
float4 main(float4 pos : POSITION) : SV_POSITION
{
return mul(pos, transform);
}
PixelShader.hlsl
cbuffer ConstantBuffer : register(b0)
{
float4x4 transform;
}
float4 main(float4 pos : SV_Position) : SV_TARGET
{
return mul(float4(pos.x, pos.y, pos.z, 1.f), transform);
}
쉐이더 코드 간단하죠? 이런 간단한 코드로도 뭔가 하는 것처럼 보이는 결과를 만들 수 있습니다ㅋㅋ
그런데 hlsl 파일이 별도인데 ConstantBuffer 코드가 복붙으로 중복돼서 불-편한 상황이 아닐 수가 없습니다. 그런데 다행히도 HLSL은 include를 지원합니다!
HLSL의 include를 활용한 DirectX 및 HLSL
안타깝게도 바로 include한다고 사용할 수는 없습니다 흑흑…
VertexShader.hlsl
#include "ShaderHeader.hlsli"
float4 main(float4 pos : POSITION) : SV_POSITION
{
return mul(pos, transform);
}
PixelShader.hlsl
#include "ShaderHeader.hlsli"
float4 main(float4 pos : SV_Position) : SV_TARGET
{
return mul(float4(pos.x, pos.y, pos.z, 1.f), transform);
}
ShaderHeader.hlsli
cbuffer ConstantBuffer : register(b0)
{
float4x4 transform;
}
C랑 비슷하니 어려울 건 없죠? 일단 쉐이더 코드가 간단하니 요것부터 보고
InitializeD3D11
// 생략
// 정점 쉐이더 컴파일
hr = D3DCompileFromFile(
TEXT("VertexShader.hlsl"), // 쉐이더 코드 파일 이름
nullptr, // 쉐이더 매크로를 정의하는 구조체 포인터
D3D_COMPILE_STANDARD_FILE_INCLUDE, // 쉐이더 컴파일러가 include 파일 처리에 사용하는 인터페이스 포인터
"main", // 진입점 이름
"vs_5_0", // 컴파일 대상
0, // 컴파일 옵션
0, // 컴파일 옵션2
&pVertexShaderBlob, // 컴파일된 쉐이더 데이터 포인터를 받을 주소
&pErrorBlob // 컴파일 에러 데이터 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 생략
// 픽셀 쉐이더 컴파일
hr = D3DCompileFromFile(
TEXT("PixelShader.hlsl"), // 쉐이더 코드 파일 이름
nullptr, // 쉐이더 매크로를 정의하는 구조체 포인터
D3D_COMPILE_STANDARD_FILE_INCLUDE, // 쉐이더 컴파일러가 include 파일 처리에 사용하는 인터페이스 포인터
"main", // 진입점 이름
"ps_5_0", // 컴파일 대상
0, // 컴파일 옵션
0, // 컴파일 옵션2
&pPixelShaderBlob, // 컴파일된 쉐이더 데이터 포인터를 받을 주소
&pErrorBlob // 컴파일 에러 데이터 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
ID3DInclude 포인터 자리에 저렇게 옵션 넣어주면 사용가능합니다! 사실 별 거 없었습니다ㅋㅋㅋ 근데 포인터 자리에 저렇게 플래그 같아보이는 옵션을 넣는 게 어색한 느낌도 있을 거 같아서 뜸 들여봤습니다ㅎㅎ
