Direct3D11 튜토리얼 정리7: 육면체 텍스쳐 씌우기 (완결)
이전 게시글
이전 게시글에서 내용과 코드가 이어집니다. 안 보고 오셨다면
Direct3D11 튜토리얼 정리1: 화면 지우기
Direct3D11 튜토리얼 정리2: 삼각형 그리기
Direct3D11 튜토리얼 정리3: 간단한 쉐이더 활용
Direct3D11 튜토리얼 정리4: 육면체 그리기 및 3D 공간
Direct3D11 튜토리얼 정리5: 3차원 변환을 활용한 공전, 자전 육면체 그리기
Direct3D11 튜토리얼 정리6: 간단한 라이팅 구현(사실 라이팅 아님)
먼저 보시는 것도 추천!

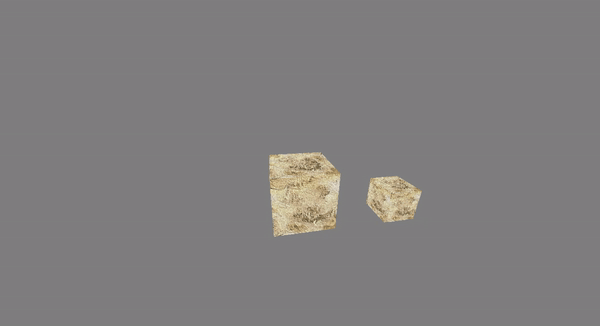

결과
앞서 했던 거에서 라이팅은 빼고(넣어서 하셔도 가능은 합니다.) 텍스쳐를 씌워서 위와 같이 만들어봅시다.
정리 시리즈 다 끝났네요. 혹시라도 다 보신 분이 계시다면 고생하셨다는 말씀들 드립니다!
이번 게시글에서 사용할 전체 코드
Jekyll 버그인지 코드 부분 부분에서 넣지도 않은 \가 출력되고 있네요. 참고해주십쇼!
C++
#include <Windows.h>
#include <assert.h>
#include <d3d11.h>
#include <dxgi.h>
#include <DirectXMath.h>
#include <d3dcompiler.h>
#pragma comment(lib, "d3d11.lib")
#pragma comment(lib, "dxgi.lib")
#pragma comment(lib, "d3dcompiler.lib")

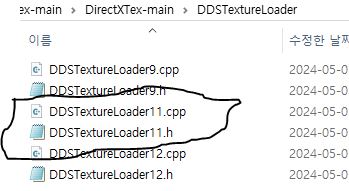

#include "DDSTextureLoader11.h"

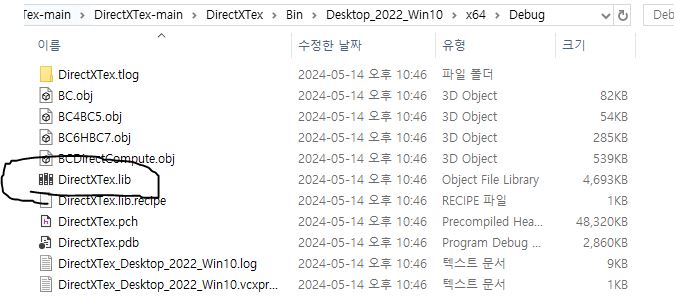

#pragma comment(lib, "./DirectXTex.lib")
// 디버깅용 정적 콘솔 연결
#pragma comment(linker, "/entry:wWinMainCRTStartup /subsystem:console")
LRESULT CALLBACK WndProc(const HWND hWnd, const UINT message, const WPARAM wParam, const LPARAM lParam);
void InitializeD3D11();
void DestroyD3D11();
void Render();
HINSTANCE ghInstance;
HWND ghWnd;
const TCHAR* WINDOW_NAME = TEXT("DX11 Sample");
int APIENTRY wWinMain(_In_ HINSTANCE hInstance,
_In_opt_ HINSTANCE hPrevInstance,
_In_ LPWSTR lpCmdLine,
_In_ int nCmdShow)
{
ghInstance = hInstance;
// 윈도우 클래스 정의 및 등록
WNDCLASS windowClass;
ZeroMemory(&windowClass, sizeof(WNDCLASS));
windowClass.lpfnWndProc = WndProc; // 콜백함수 등록
windowClass.lpszClassName = WINDOW_NAME; // 클래스 이름 지정
windowClass.hCursor = (HCURSOR)LoadCursor(nullptr, IDC_ARROW); // 기본 커서 지정
windowClass.hInstance = hInstance; // 클래스 인스턴스 지정
RegisterClass(&windowClass);
assert(GetLastError() == ERROR_SUCCESS);
// 실제 사용하게 될 화면 크기 지정
// 여기서는 디스플레이의 가로 / 2, 세로 / 2 사용 예정
RECT windowRect;
windowRect.left = 0;
windowRect.top = 0;
windowRect.right = GetSystemMetrics(SM_CXSCREEN) >> 1; // 디스플레이 너비 / 2
windowRect.bottom = GetSystemMetrics(SM_CYSCREEN) >> 1; // 디스플레이 높이 / 2
AdjustWindowRect(
&windowRect, // 값을 받을 RECT 구조체 주소
WS_OVERLAPPEDWINDOW, // 크기를 계산할 때 참고할 윈도우 스타일
false // 메뉴 여부
);
assert(GetLastError() == ERROR_SUCCESS);
// 윈도우 생성
ghWnd = CreateWindow(
WINDOW_NAME, // 클래스 이름
WINDOW_NAME, // 윈도우 이름
WS_OVERLAPPEDWINDOW, // 윈도우 스타일
CW_USEDEFAULT, CW_USEDEFAULT, // (x, y)
windowRect.right, windowRect.bottom, // 너비, 높이
nullptr, // 부모 윈도우 지정
nullptr, // 메뉴 지정
hInstance, // 인스턴스 지정
nullptr // 추가 메모리 지정
);
assert(GetLastError() == ERROR_SUCCESS);
InitializeD3D11(); // 윈도우 만들고 나서 D3D 초기화
// 윈도우 보여주기
ShowWindow(ghWnd, nCmdShow);
assert(GetLastError() == ERROR_SUCCESS);
// PeekMessage를 이용한 메시지 루프
MSG msg;
while (true)
{
if (PeekMessage(
&msg, // 메시지를 받을 주소
nullptr, // 메시지를 받을 윈도우
0, // 받을 메시지 범위 최솟값
0, // 받을 메시지 범위 최댓값
PM_REMOVE // 메시지 처리 방법
))
{
if (msg.message == WM_QUIT)
{
break;
}
TranslateMessage(&msg); // 메시지 문자로 해석 시도
DispatchMessage(&msg); // 메시지 전달
}
else
{
Render();
Sleep(1000 / 30);
}
}
return (int)msg.wParam;
}
// 윈도우 콜백 함수
LRESULT CALLBACK WndProc(const HWND hWnd, const UINT message, const WPARAM wParam, const LPARAM lParam)
{
switch (message)
{
case WM_DESTROY: // 윈도우 종료시 자원 해제 작업
DestroyD3D11();
PostQuitMessage(0);
break;
default:
return DefWindowProc(hWnd, message, wParam, lParam);
}
return 0;
}
// 번거로움 피하기
using namespace DirectX;
// 사용할 정점 구조체
// 위치 정보 외에도 다양한 데이터가 추가될 수 있음
typedef struct
{
XMFLOAT3 pos; // 단순 (x, y, z)를 표현하기 위해 float3 사용

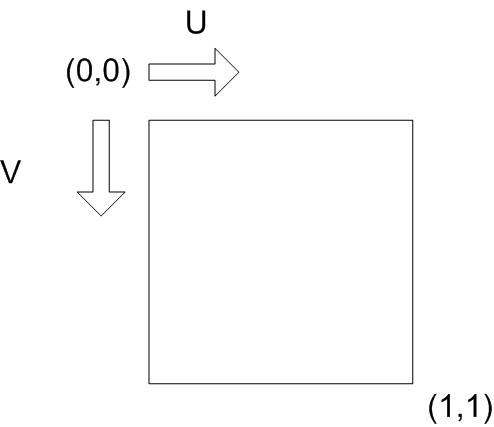

XMFLOAT2 texCoord; // 텍스쳐 좌표
} vertex_t;
typedef struct
{
XMMATRIX world;
XMMATRIX view;
XMMATRIX projection;
XMMATRIX transfrom; // 정점 변환용 변수
} constant_buffer_t;
// D3D11에서 사용할 변수들
// Device: 리소스 생성
// DeviceContext: 렌더링에 사용할 정보를 담을 데이터 덩어리
// SwapChain: 버퍼를 디바이스에 렌더링하고 출력
// RenderTargetView: 리소스 뷰 중에서 렌더링 대상 용도
// Texture2D: 리소스 중 2D 버퍼 용도
// DepthStencilView: 리소스 뷰 중에서 깊이/스텐실 추적 용도
static ID3D11Device* spDevice;
static ID3D11DeviceContext* spDeviceContext;
static IDXGISwapChain* spSwapChain;
static ID3D11RenderTargetView* spRenderTargetView;
static ID3D11Texture2D* spDepthStencilBuffer;
static ID3D11DepthStencilView* spDepthStencilView;
// VertexShader: 정점 쉐이더 리소스 인터페이스
// PixelShader: 픽셀 쉐이더 리소스 인터페이스
// VertexBuffer: 정점 버퍼 리소스 인터페이스
// IndexBuffer: 인덱스 버퍼 리소스 인터페이스
static ID3D11VertexShader* spVertexShader;
static ID3D11PixelShader* spPixelShader;
static ID3D11Buffer* spVertexBuffer;
static ID3D11Buffer* spIndexBuffer;
// ConstantBuffer: 쉐이더의 전역변수용 리소스 인터페이스
static constant_buffer_t sConstantBuffer;
static ID3D11Buffer* spConstantBuffer;
// ShaderResourceView: 쉐이더 리소스 뷰
//
ID3D11ShaderResourceView* spTextureResourceView;
ID3D11SamplerState* spSampler;
void InitializeD3D11()
{
// 디바이스 생성 관련 정보
UINT creationFlags = D3D11_CREATE_DEVICE_BGRA_SUPPORT;
#if DEBUG || _DEBUG
creationFlags |= D3D11_CREATE_DEVICE_DEBUG;
#endif /* Debug */
// 스왑체인에 대한 정보 초기화
DXGI_SWAP_CHAIN_DESC swapChainDesc;
ZeroMemory(&swapChainDesc, sizeof(swapChainDesc));
// 현재 윈도우의 크기 구하기(작업 영역)
RECT windowRect;
GetClientRect(ghWnd, &windowRect);
assert(GetLastError() == ERROR_SUCCESS);
swapChainDesc.BufferCount = 1;
swapChainDesc.BufferDesc.Width = windowRect.right;
swapChainDesc.BufferDesc.Height = windowRect.bottom;
swapChainDesc.BufferDesc.Format = DXGI_FORMAT_B8G8R8A8_UNORM; // 사용할 색상 포맷
swapChainDesc.BufferDesc.RefreshRate.Numerator = 60; // 다시 그리는 주기의 분자
swapChainDesc.BufferDesc.RefreshRate.Denominator = 1; // 다시 그리는 주기의 분모
swapChainDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT; // 버퍼의 용도
swapChainDesc.OutputWindow = ghWnd; // 렌더링한 결과물을 출력할 윈도우
swapChainDesc.SampleDesc.Count = 1; // 픽셀당 샘플링하는 수
swapChainDesc.SampleDesc.Quality = 0; // 이미지의 품질 수준
swapChainDesc.Windowed = true; // 창모드 설정
// 디바이스, 디바이스 컨텍스트, 스왑체인 생성
// 최신 문서는 다른 방식으로 생성 권장 중
HRESULT hr = D3D11CreateDeviceAndSwapChain(
nullptr, // 어댑터 포인터
D3D_DRIVER_TYPE_HARDWARE, // 사용할 드라이버
nullptr, // 레스터라이저의 주소
creationFlags, // 생성 플래그
nullptr, // 지원할 버전 정보 배열
0, // 버전 정보 배열의 길이
D3D11_SDK_VERSION, // D3D SDK 버전
&swapChainDesc, // 스왑체인 정보 구조체,
&spSwapChain, // 생성된 스왑체인의 포인터를 받을 주소
&spDevice, // 생성된 디바이스의 포인터를 받을 주소
nullptr, // 생성된 버전 정보를 받을 주소
&spDeviceContext // 생성된 디바이스 컨텍스트의 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 렌더 타겟으로 사용할 버퍼 갖고 오기
ID3D11Texture2D* pBackBuffer = nullptr;
hr = spSwapChain->GetBuffer(
0, // 사용할 버퍼 번호
__uuidof(ID3D11Texture2D), // 버퍼를 해석할 때 사용할 인터페이스
(void**)&pBackBuffer // 버퍼 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 렌더 타겟 뷰 생성
hr = spDevice->CreateRenderTargetView(
pBackBuffer, // 사용할 리소스 포인터
nullptr, // 렌더 타겟 뷰 정보 구조체 포인터
&spRenderTargetView // 만들어진 렌터 타겟 뷰의 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
pBackBuffer->Release();
pBackBuffer = nullptr;
// 깊이/스텐실 버퍼 정보 초기화
D3D11_TEXTURE2D_DESC depthBufferDesc;
depthBufferDesc.Width = windowRect.right; // 텍스쳐 너비
depthBufferDesc.Height = windowRect.bottom; // 텍스쳐 높이
depthBufferDesc.MipLevels = 1; // mipmap 수준(level)의 최대 수
depthBufferDesc.ArraySize = 1; // 텍스쳐 배열에서 텍스쳐의 수
depthBufferDesc.Format = DXGI_FORMAT_D24_UNORM_S8_UINT; // 텍스쳐의 데이터 형식
depthBufferDesc.SampleDesc.Count = 1; // 픽셀당 샘플링하는 수
depthBufferDesc.SampleDesc.Quality = 0; // 이미지 품질 수준
depthBufferDesc.Usage = D3D11_USAGE_DEFAULT; // 텍스쳐의 용도
depthBufferDesc.BindFlags = D3D11_BIND_DEPTH_STENCIL; // 파이프라인에 뭘로 바인딩 할지
depthBufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
depthBufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
// 깊이/스텐실용 리소스 생성
hr = spDevice->CreateTexture2D(
&depthBufferDesc, // 텍스쳐 정보 구조체
nullptr, // 서브리소스 데이터
&spDepthStencilBuffer // 생성된 텍스쳐의 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 깊이/스텐실 뷰 정보 초기화
D3D11_DEPTH_STENCIL_VIEW_DESC depthStencilViewDesc;
depthStencilViewDesc.Format = depthBufferDesc.Format; // 뷰의 데이터 형식
depthStencilViewDesc.ViewDimension = D3D11_DSV_DIMENSION_TEXTURE2D; // 리소스의 자료형
depthStencilViewDesc.Flags = 0; // 텍스쳐가 읽기 전용인지를 나타내는 플래그
depthStencilViewDesc.Texture2D.MipSlice = 0; // 첫 번째로 사용할 mipmap 수준의 색인
// 깊이/스텐실 뷰 생성
hr = spDevice->CreateDepthStencilView(
spDepthStencilBuffer, // 사용할 리소스 포인터
&depthStencilViewDesc, // 깊이/스텐실 정보 구조체
&spDepthStencilView // 깊이/스텐실 뷰 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 렌더 타겟을 파이프라인 OM 단계에 설정
spDeviceContext->OMSetRenderTargets(
1, // 넣을 뷰의 수
&spRenderTargetView, // 렌터 타겟 포인터 배열
spDepthStencilView // 깊이 스텐실 뷰 포인터
);
// 뷰포트 정보 초기화
D3D11_VIEWPORT viewPort;
viewPort.Width = (FLOAT)windowRect.right;
viewPort.Height = (FLOAT)windowRect.bottom;
viewPort.MinDepth = 0.f;
viewPort.MaxDepth = 1.f;
viewPort.TopLeftX = 0;
viewPort.TopLeftY = 0;
// 뷰 포트 설정
spDeviceContext->RSSetViewports(
1, // 뷰포트의 수
&viewPort // 정보 구조체 포인터
);
// 쉐이더, 컴파일 오류를 받을 이진 개체
ID3DBlob* pVertexShaderBlob = nullptr;
ID3DBlob* pPixelShaderBlob = nullptr;
ID3DBlob* pErrorBlob = nullptr;
// 정점 쉐이더 컴파일
hr = D3DCompileFromFile(
TEXT("VertexShader.hlsl"), // 쉐이더 코드 파일 이름
nullptr, // 쉐이더 매크로를 정의하는 구조체 포인터
D3D_COMPILE_STANDARD_FILE_INCLUDE, // 쉐이더 컴파일러가 include 파일 처리에 사용하는 인터페이스 포인터
"main", // 진입점 이름
"vs_5_0", // 컴파일 대상
0, // 컴파일 옵션
0, // 컴파일 옵션2
&pVertexShaderBlob, // 컴파일된 쉐이더 데이터 포인터를 받을 주소
&pErrorBlob // 컴파일 에러 데이터 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 정점 쉐이더 리소스 생성
hr = spDevice->CreateVertexShader(
pVertexShaderBlob->GetBufferPointer(), // 컴파일된 쉐이더 데이터 포인터
pVertexShaderBlob->GetBufferSize(), // 쉐이더 데이터의 길이
nullptr, // 쉐이더 동적링크 관련 인터페이스 포인터
&spVertexShader // 정점 쉐이더 인터페이스를 받을 주소
);
assert(SUCCEEDED(hr));
// 픽셀 쉐이더 컴파일
hr = D3DCompileFromFile(
TEXT("PixelShader.hlsl"), // 쉐이더 코드 파일 이름
nullptr, // 쉐이더 매크로를 정의하는 구조체 포인터
D3D_COMPILE_STANDARD_FILE_INCLUDE, // 쉐이더 컴파일러가 include 파일 처리에 사용하는 인터페이스 포인터
"main", // 진입점 이름
"ps_5_0", // 컴파일 대상
0, // 컴파일 옵션
0, // 컴파일 옵션2
&pPixelShaderBlob, // 컴파일된 쉐이더 데이터 포인터를 받을 주소
&pErrorBlob // 컴파일 에러 데이터 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 픽셀 쉐이더 리소스 생성
hr = spDevice->CreatePixelShader(
pPixelShaderBlob->GetBufferPointer(), // 컴파일된 쉐이더 데이터 포인터
pPixelShaderBlob->GetBufferSize(), // 쉐이더 데이터의 길이
nullptr, // 쉐이더 동적링크 관련 인터페이스 포인터
&spPixelShader // 정점 쉐이더 인터페이스를 받을 주소
);
assert(SUCCEEDED(hr));
// GPU에게 정점의 정보를 알려주기 위한 구조체 초기화
// 구조체에 포함된 각 요소별로 이 작업을 진행해서 넘겨줘야함
D3D11_INPUT_ELEMENT_DESC vertexLayoutDescForPos;
vertexLayoutDescForPos.SemanticName = "POSITION"; // 해당 데이터의 용도
vertexLayoutDescForPos.SemanticIndex = 0; // 용도가 겹칠 경우 사용할 색인 번호
vertexLayoutDescForPos.Format = DXGI_FORMAT_R32G32B32_FLOAT; // 입력 데이터 형식
vertexLayoutDescForPos.InputSlot = 0; // 버퍼의 슬롯 번호
vertexLayoutDescForPos.AlignedByteOffset = 0; // 구조체에서 요소의 시작 위치(바이트 단위)
vertexLayoutDescForPos.InputSlotClass = D3D11_INPUT_PER_VERTEX_DATA; // 입력 데이터의 분류법
vertexLayoutDescForPos.InstanceDataStepRate = 0; // 인스턴싱에 사용할 배수
D3D11_INPUT_ELEMENT_DESC vertexLayoutDescForTexcoord;
vertexLayoutDescForTexcoord.SemanticName = "TEXCOORD"; // 해당 데이터의 용도
vertexLayoutDescForTexcoord.SemanticIndex = 0; // 용도가 겹칠 경우 사용할 색인 번호
vertexLayoutDescForTexcoord.Format = DXGI_FORMAT_R32G32_FLOAT; // 입력 데이터 형식
vertexLayoutDescForTexcoord.InputSlot = 0; // 버퍼의 슬롯 번호
vertexLayoutDescForTexcoord.AlignedByteOffset = sizeof(vertex_t::pos); // 구조체에서 요소의 시작 위치(바이트 단위)
vertexLayoutDescForTexcoord.InputSlotClass = D3D11_INPUT_PER_VERTEX_DATA; // 입력 데이터의 분류법
vertexLayoutDescForTexcoord.InstanceDataStepRate = 0; // 인스턴싱에 사용할 배수
// 파이프라인에 전송할 레이아웃 배열
D3D11_INPUT_ELEMENT_DESC layoutArr[] = {
vertexLayoutDescForPos,
vertexLayoutDescForTexcoord
};
// 파이프라인에서 사용할 레이아웃 생성
ID3D11InputLayout* pVertexLayout = nullptr;
hr = spDevice->CreateInputLayout(
layoutArr, // 레이아웃 배열
ARRAYSIZE(layoutArr), // 배열의 길이
pVertexShaderBlob->GetBufferPointer(), // 컴파일된 쉐이더 데이터 포인터
pVertexShaderBlob->GetBufferSize(), // 쉐이더 데이터의 길이
&pVertexLayout // 생성된 레이아웃 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 정점 레이아웃 설정
spDeviceContext->IASetInputLayout(pVertexLayout);
pVertexShaderBlob->Release();
pVertexShaderBlob = nullptr;
pPixelShaderBlob->Release();
pPixelShaderBlob = nullptr;
pVertexLayout->Release();
pVertexLayout = nullptr;
// 전송할 정점 배열
vertex_t vertices[] = {
{ { 1.f, 1.f, -1.f }, { 1.f, 0.f } }, // 정면
{ { 1.f, -1.f, -1.f }, { 1.f, 1.f } },
{ { -1.f, 1.f, -1.f }, { 0.f, 0.f } },
{ { -1.f, -1.f, -1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, -1.f }, { 0.f, 0.f } }, // 우측
{ { 1.f, -1.f, -1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, 1.f }, { 1.f, 0.f } },
{ { 1.f, -1.f, 1.f }, { 1.f, 1.f } },
{ { 1.f, 1.f, 1.f }, { 0.f, 0.f } }, // 뒷면
{ { 1.f, -1.f, 1.f }, { 0.f, 1.f } },
{ { -1.f, 1.f, 1.f }, { 1.f, 0.f } },
{ { -1.f, -1.f, 1.f }, { 1.f, 1.f } },
{ { -1.f, 1.f, -1.f }, { 1.f, 0.f } }, // 좌측
{ { -1.f, -1.f, -1.f }, { 1.f, 1.f } },
{ { -1.f, 1.f, 1.f }, { 0.f, 0.f } },
{ { -1.f, -1.f, 1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, -1.f }, { 1.f, 1.f } }, // 윗면
{ { -1.f, 1.f, -1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, 1.f }, { 0.f, 1.f } },
{ { -1.f, 1.f, 1.f }, { 0.f, 0.f } },
{ { 1.f, -1.f, -1.f }, { 0.f, 1.f } }, // 아랫면
{ { -1.f, -1.f, -1.f }, { 1.f, 1.f } },
{ { 1.f, -1.f, 1.f }, { 0.f, 0.f } },
{ { -1.f, -1.f, 1.f }, { 1.f, 0.f } },
};
// 정점 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC bufferDesc;
bufferDesc.ByteWidth = sizeof(vertices); // 버퍼의 바이트 크기
bufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
bufferDesc.BindFlags = D3D11_BIND_VERTEX_BUFFER; // 파이프라인에 뭘로 바인딩 할지
bufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
bufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
bufferDesc.StructureByteStride = sizeof(vertex_t); // 각 요소별 바이트 크기
// 초기화할 정점 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA vertexSubresource;
vertexSubresource.pSysMem = vertices; // 전송할 데이터 포인터
vertexSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
vertexSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
// 정점 버퍼 생성
hr = spDevice->CreateBuffer(
&bufferDesc, // 버퍼 정보 구조체 포인터
&vertexSubresource, // 정점 서브 리소스 포인터
&spVertexBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 파이프라인에 정점 버퍼 설정
UINT stride = sizeof(vertex_t);
UINT offset = 0;
spDeviceContext->IASetVertexBuffers(
0, // 슬롯 번호
1, // 버퍼의 수
&spVertexBuffer, // 정점 버퍼 주소
&stride, // 요소별 크기 배열
&offset // 각 버퍼별 시작 오프셋 배열
);
// 삼각형 그리는 방법 설정
spDeviceContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);
// 인덱스 데이터 정의
WORD indice[] = {
0, 1, 2, // 정면
2, 1, 3,
4, 6, 7, // 우측면
7, 5, 4,
8, 10, 9, // 뒷면
10, 11, 9,
12, 13, 15, // 좌측면
15, 14, 12,
16, 17, 19, // 윗면
19, 18, 16,
20, 22, 21, // 아랫면
21, 22, 23
};
// 인덱스 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC indexBufferDesc;
indexBufferDesc.ByteWidth = sizeof(indice); // 버퍼의 바이트 크기
indexBufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
indexBufferDesc.BindFlags = D3D11_BIND_INDEX_BUFFER; // 파이프라인에 뭘로 바인딩 할지
indexBufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
indexBufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
indexBufferDesc.StructureByteStride = sizeof(WORD); // 각 요소별 바이트 크기
// 초기화할 인덱스 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA indexSubresource;
indexSubresource.pSysMem = indice; // 전송할 데이터 포인터
indexSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
indexSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
// 인덱스 버퍼 생성
hr = spDevice->CreateBuffer(
&indexBufferDesc, // 버퍼 정보 구조체 포인터
&indexSubresource, // 인덱스 서브 리소스 포인터
&spIndexBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
// 파이프라인에 인덱스 버퍼 설정
spDeviceContext->IASetIndexBuffer(
spIndexBuffer, // 설정할 인덱스 버퍼 포인터
DXGI_FORMAT_R16_UINT, // 인덱스 버퍼의 형식
0 // 시작 오프셋
);
// 회전에 사용할 변수 초기화
sConstantBuffer.transfrom = XMMatrixIdentity();
// 월드 변환 행렬 초기화
sConstantBuffer.world = XMMatrixIdentity();
// 뷰 변환 행렬 초기화
XMVECTOR eyePosition = XMVectorSet(0.f, 3.f, -5.f, 0.f);
XMVECTOR focusPosition = XMVectorSet(0.f, 1.f, 0.f, 0.f);
XMVECTOR upDirection = XMVectorSet(0.f, 1.f, 0.f, 0.f);
sConstantBuffer.view = XMMatrixLookAtLH(
eyePosition, // 눈(= 카메라)의 위치
focusPosition, // 초점의 위치(= 시선의 위치)
upDirection // 카메라의 위쪽 방향
);
sConstantBuffer.view = XMMatrixTranspose(sConstantBuffer.view);
// 투영 변환 행렬 초기화
sConstantBuffer.projection = XMMatrixPerspectiveFovLH(
XM_PIDIV2, // 하양식 시야각(= y축과 평행한 시야각)
windowRect.right / (float)windowRect.bottom, // 종횡비 비율 값 = 너비 / 높이
0.01f, // 절두체 근평면의 위치
100.f // 절두체 원평면의 위치
);
sConstantBuffer.projection = XMMatrixTranspose(sConstantBuffer.projection);
// 상수 버퍼에 대한 정보 구조체 초기화
D3D11_BUFFER_DESC constantBufferDesc;
constantBufferDesc.ByteWidth = sizeof(sConstantBuffer); // 버퍼의 바이트 크기
constantBufferDesc.Usage = D3D11_USAGE_DEFAULT; // 버퍼의 용도
constantBufferDesc.BindFlags = D3D11_BIND_CONSTANT_BUFFER; // 파이프라인에 뭘로 바인딩 할지
constantBufferDesc.CPUAccessFlags = 0; // CPU의 접근 권한
constantBufferDesc.MiscFlags = 0; // 리소스에 대한 옵션
constantBufferDesc.StructureByteStride = sizeof(XMMATRIX); // 각 요소별 바이트 크기
// 초기화할 상수 버퍼 서브리소스 구조체
D3D11_SUBRESOURCE_DATA constantBufferSubresource;
constantBufferSubresource.pSysMem = &sConstantBuffer; // 전송할 데이터 포인터
constantBufferSubresource.SysMemPitch = 0; // 다음 행으로 가기 위한 시스템 바이트 수
constantBufferSubresource.SysMemSlicePitch = 0; // 다음 면으로 가기 위한 시스템 바이트 수
// 인덱스 버퍼 생성
hr = spDevice->CreateBuffer(
&constantBufferDesc, // 버퍼 정보 구조체 포인터
&constantBufferSubresource, // 상수 버퍼 서브 리소스 포인터
&spConstantBuffer // 만들어진 버퍼 리소스 포인터를 받을 주소
);
// 상수 버퍼 설정
spDeviceContext->VSSetConstantBuffers(
0, // 시작 슬롯
1, // 설정할 버퍼의 수
&spConstantBuffer // 설정할 버퍼 리소스 배열
);
spDeviceContext->PSSetConstantBuffers(
0, // 시작 슬롯
1, // 설정할 버퍼의 수
&spConstantBuffer // 설정할 버퍼 리소스 배열
);
// 텍스쳐 불러오기
hr = CreateDDSTextureFromFile(
spDevice, // 사용할 디바이스 포인터
TEXT("seafloor.dds"), // 파일 이름
nullptr, // 텍스쳐 데이터를 받을 리소스 포인터의 주소
&spTextureResourceView // 텍스쳐를 받을 리소스 뷰 포인터의 주소
);
// 샘플러 정보 구조체
D3D11_SAMPLER_DESC samplerDesc;
samplerDesc.Filter = D3D11_FILTER_MIN_MAG_MIP_LINEAR; // 텍스쳐를 샘플링할 때 사용할 필터링 방법
samplerDesc.AddressU = D3D11_TEXTURE_ADDRESS_WRAP; // 범위를 벗어나는 u좌표 처리 방법
samplerDesc.AddressV = D3D11_TEXTURE_ADDRESS_WRAP; // 범위를 벗어나는 v좌표 처리 방법
samplerDesc.AddressW = D3D11_TEXTURE_ADDRESS_WRAP; // 범위를 벗어나는 w좌표 처리 방법
samplerDesc.MipLODBias = 0; // mipmap 수준(level)로부터 계산된 오프셋
samplerDesc.MaxAnisotropy = 0; // 특정 필터 옵션이 지정된 경우 사용되는 클램핑 값
samplerDesc.ComparisonFunc = D3D11_COMPARISON_NEVER; // 기존 샘플링된 데이터와 샘플링한 데이터를 비교하는 함수
samplerDesc.MinLOD = 0; // 클램핑할 mipmap 범위의 하단
samplerDesc.MaxLOD = D3D11_FLOAT32_MAX; // 클램핑할 mipmap 범위의 상단
hr = spDevice->CreateSamplerState(
&samplerDesc, // 샘플러 정보
&spSampler // 샘플러 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
}
void DestroyD3D11()
{
if (spSampler != nullptr)
{
spSampler->Release();
spSampler = nullptr;
}
if (spDepthStencilView != nullptr)
{
spDepthStencilView->Release();
spDepthStencilView = nullptr;
}
if (spDepthStencilBuffer != nullptr)
{
spDepthStencilBuffer->Release();
spDepthStencilBuffer = nullptr;
}
if (spConstantBuffer != nullptr)
{
spConstantBuffer->Release();
spConstantBuffer = nullptr;
}
if (spIndexBuffer != nullptr)
{
spIndexBuffer->Release();
spIndexBuffer = nullptr;
}
if (spVertexBuffer != nullptr)
{
spVertexBuffer->Release();
spVertexBuffer = nullptr;
}
if (spPixelShader != nullptr)
{
spPixelShader->Release();
spPixelShader = nullptr;
}
if (spVertexShader != nullptr)
{
spVertexShader->Release();
spVertexShader = nullptr;
}
if (spRenderTargetView != nullptr)
{
spRenderTargetView->Release();
spRenderTargetView = nullptr;
}
if (spSwapChain != nullptr)
{
spSwapChain->Release();
spSwapChain = nullptr;
}
if (spDeviceContext != nullptr)
{
spDeviceContext->ClearState();
spDeviceContext->Release();
spDeviceContext = nullptr;
}
if (spDevice != nullptr)
{
spDevice->Release();
spDevice = nullptr;
}
}
void Render()
{
const FLOAT clearColor[4] = { 0.5f, 0.5f, 0.5f, 1.f };
assert(spRenderTargetView != nullptr);
spDeviceContext->ClearRenderTargetView(
spRenderTargetView, // 대상 렌더 타겟 뷰
clearColor // 채워 넣을 색상
);
spDeviceContext->ClearDepthStencilView(
spDepthStencilView, // 대상 깊이/스텐실 뷰
D3D11_CLEAR_DEPTH, // 지울 데이터 형식
1.f, // 채워 넣을 깊이값
UINT8_MAX // 채워 넣을 스텐실 값
);
// 쉐이더 설정
spDeviceContext->VSSetShader(
spVertexShader, // 설정할 쉐이더 인터페이스 포인터
nullptr, // HLSL 클래스를 캡슐화하는 인터페이스 포인터 배열
0 // 배열의 길이
);
spDeviceContext->PSSetShader(
spPixelShader, // 설정할 쉐이더 인터페이스 포인터
nullptr, // HLSL 클래스를 캡슐화하는 인터페이스 포인터 배열
0 // 배열의 길이
);
spDeviceContext->PSSetShaderResources(
0, // 슬롯 번호
1, // 뷰의 수
&spTextureResourceView // 쉐이더 리소스뷰의 배열
);
spDeviceContext->PSSetSamplers(
0, // 슬롯 번호
1, // 뷰의 수
&spSampler // 샘플러 배열
);
// 회전 행렬용 정적 각도 값
const float DELTA_THETA = XM_PI / 36;
static float theta = 0;
theta += DELTA_THETA;
// 다음 변환 가중치 계산
constant_buffer_t constantBufferForCenterCube = sConstantBuffer;
XMMATRIX rotationTransform = XMMatrixRotationY(theta);
// HLSL 계산 방식으로 인한 전치
constantBufferForCenterCube.transfrom = XMMatrixTranspose(rotationTransform);
// 바인딩한 리소스 업데이트
spDeviceContext->UpdateSubresource(
spConstantBuffer, // 업데이트할 서브리소스 포인터
0, // 업데이트할 서브리소스 번호
nullptr, // 서브리소스 선택 박스 포인터
&constantBufferForCenterCube, // 업데이트에 사용할 데이터
0, // 다음 행까지의 시스템 메모리 바이트 수
0 // 다음 깊이까지의 시스템 메모리 바이트 수
);
spDeviceContext->DrawIndexed(
36, // 그릴 인덱스의 수
0, // 첫 인덱스를 읽을 위치
0 // 정점 버퍼로부터 정점을 읽기 전에 각 인덱스에 더할 값
);
constant_buffer_t constantBufferForOrbitCube = sConstantBuffer;
XMMATRIX scaleTransform = XMMatrixScaling(
0.5f, // x축 방향 확대/축소 값
0.5f, // y축 방향 확대/축소 값
0.5f // z축 방향 확대/축소 값
);
XMMATRIX rotationOrbitCube = XMMatrixRotationY(theta * 2.f);
XMMATRIX translationTransform = XMMatrixTranslation(
3.f, // x축 변위
0.f, // y축 변위
0.f // z축 변위
);
XMMATRIX orbitTransform = XMMatrixRotationY(-theta);
constantBufferForOrbitCube.transfrom = XMMatrixTranspose(scaleTransform * rotationOrbitCube * translationTransform * orbitTransform);
// 바인딩한 리소스 업데이트
spDeviceContext->UpdateSubresource(
spConstantBuffer, // 업데이트할 서브리소스 포인터
0, // 업데이트할 서브리소스 번호
nullptr, // 서브리소스 선택 박스 포인터
&constantBufferForOrbitCube, // 업데이트에 사용할 데이터
0, // 다음 행까지의 시스템 메모리 바이트 수
0 // 다음 깊이까지의 시스템 메모리 바이트 수
);
spDeviceContext->DrawIndexed(
36, // 그릴 인덱스의 수
0, // 첫 인덱스를 읽을 위치
0 // 정점 버퍼로부터 정점을 읽기 전에 각 인덱스에 더할 값
);
spSwapChain->Present(
1, // 동기화에 사용할 시간
0 // 프레임 표현 옵션
);
}
HLSL
VertexShader.hlsl
#include "ShaderHeader.hlsli"
struct VS_INPUT
{
float4 pos : POSITION;
float2 texCoord : TEXCOORD;
};
VS_OUTPUT main(VS_INPUT input)
{
float4x4 mat = mul(transform, world);
mat = mul(mat, view);
mat = mul(mat, projection);
VS_OUTPUT output = input;
output.pos = mul(output.pos, mat);
return output;
}
PixelShader.hlsl
#include "ShaderHeader.hlsli"
Texture2D txDiffuse : register(t0);
SamplerState samLinear : register(s0);
float4 main(PS_INPUT input) : SV_TARGET
{
return txDiffuse.Sample(samLinear, input.texCoord) * float4(1.f, 1.f, 1.f, 1.f);
}
ShaderHeader.hlsli
cbuffer ConstantBuffer : register(b0)
{
float4x4 world;
float4x4 view;
float4x4 projection;
float4x4 transform;
}
struct VS_OUTPUT
{
float4 pos : SV_Position;
float2 texCoord : TEXCOORD;
};
typedef VS_OUTPUT PS_INPUT;
준비사항

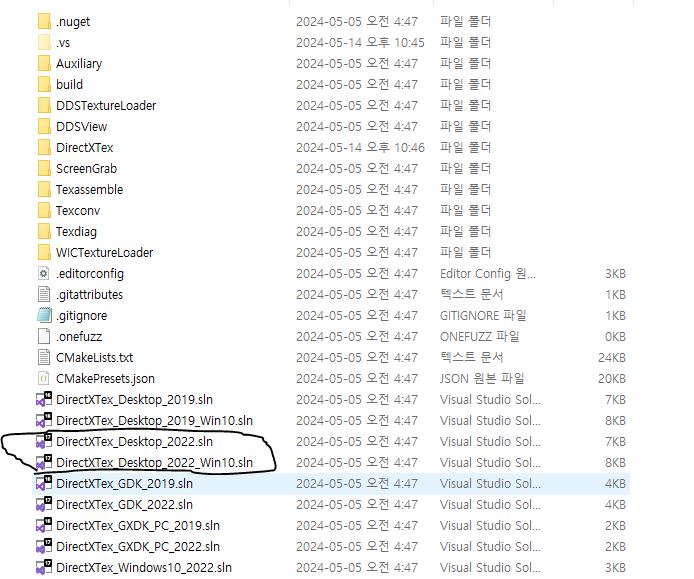

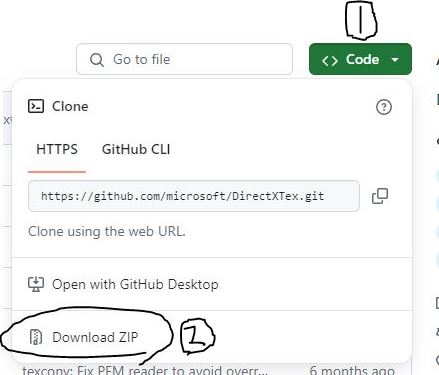

다른 것들과 다르게 이번엔 준비할 게 있습니다. D3D에서는 DDS라는 전용 이미지 형식을 사용하고 있는데 관련 라이브러리가 기본이 아니고 별도로 넣어야 합니다… nuget 같은 걸로 할 수도 있는 것 같지만 일단 새로운 경험도 해볼겸 깃허브에서 다운로드 받아서 사용해봅시다.
라이브러리 다운로드 및 빌드
텍스쳐 다운로드
요거 다운로드 받아주시고(경로는 지정하면 되니까 아무데나 저장하세요ㅋㅋ 저는 솔루션 폴더!)
1. DirectXTex 다운로드
DirectXTex 여기 들어가서 코드 다운로드 해주세요.
쓸데없이 친절한 사진
2. 압축 해제 후 빌드
압축 풀고 나서 들어가면 위처럼 나올텐데 여기서 Desktop 솔루션을 켜서 빌드해줍니다. 디버그 릴리즈 둘다 필요하시면 둘 다 모드 설정해서 빌드 하셔야 합니다.
밑에 Windows10은 UWP용이라 지금 제 작성글에서는 버전이 안 맞을 수도 있어서 쓰지 않을 겁니다. 이거 주의하세요!
3. DirectXTex.lib 및 DDSTextureLoader 가져오기
디버그용 빌드 기준으로 DirectXTex/Bin/Desktop_2022_Win10/x64/Debug로 이동해주시면 DirectXTex.lib이 생성되어 있을 겁니다. 요거 복사해서 솔루션 폴더에 넣어주세요. 다른 데 넣으셔도 되는데, 일단 그렇게 하는 게 경로 관리 편할 것 같습니다ㅎㅎ 그리고 lib만 들고 와도 작동하는 것 같네요.
그 다음 다시 솔루션 몰려있던 곳에서 DDSTextureLoader 폴더로 들어가셔서 DDSTextureLoader11.h, DDSTextureLoader11.cpp 파일을 솔루션에 폴더에 넣어주세요.
4. 솔루션에 DDS 로더 헤더 및 cpp 파일 등록
요건 다 하실 수 있을테니 생략!
이제 준비 다 됐습니다. 코드 보러 가시죠!
코드 살펴보기
사용할 라이브러리 및 컴파일러 옵션
#include "DDSTextureLoader11.h"
#pragma comment(lib, "./DirectXTex.lib")
앞에서 열심히 갖고 왔던 헤더 포함시켜주고 라이브러리 연결해줍시다.
윈도우 관련 코드
이전과 동일
Direct3D11
다음과 같은 과정으로 진행될 예정입니다.
- 정점, 상수 버퍼 정의 변경
- 정점 데이터 변경
- 텍스쳐 로딩
- 샘플러 생성
- 텍스쳐, 샘플러 픽셀 쉐이더에 설정
- 쉐이더 변경 및 렌더링
1. 정점 정의 변경
// 사용할 정점 구조체
// 위치 정보 외에도 다양한 데이터가 추가될 수 있음
typedef struct
{
XMFLOAT3 pos; // 단순 (x, y, z)를 표현하기 위해 float3 사용
XMFLOAT2 texCoord; // 텍스쳐 좌표
} vertex_t;
typedef struct
{
XMMATRIX world;
XMMATRIX view;
XMMATRIX projection;
XMMATRIX transfrom; // 정점 변환용 변수
} constant_buffer_t;
코드 볼륨을 조금 줄일 겸 살짝 변경했는데, 이번엔 정점에 법선 벡터 정보 대신 텍스쳐 좌표만 넣었습니다. 여기서 2차원 텍스쳐를 쓸 거라 float2를 쓰긴 했지만 3차원 1차원 텍스쳐도 있습니다. 필요에 따라서 사용하시길ㅎㅎ
상수 버퍼도 법선 벡터가 빠졌으니 원래대로 돌아갔습니다.
2. 정점, 상수 버퍼 데이터 변경
// GPU에게 정점의 정보를 알려주기 위한 구조체 초기화
// 구조체에 포함된 각 요소별로 이 작업을 진행해서 넘겨줘야함
D3D11_INPUT_ELEMENT_DESC vertexLayoutDescForPos;
vertexLayoutDescForPos.SemanticName = "POSITION"; // 해당 데이터의 용도
vertexLayoutDescForPos.SemanticIndex = 0; // 용도가 겹칠 경우 사용할 색인 번호
vertexLayoutDescForPos.Format = DXGI_FORMAT_R32G32B32_FLOAT; // 입력 데이터 형식
vertexLayoutDescForPos.InputSlot = 0; // 버퍼의 슬롯 번호
vertexLayoutDescForPos.AlignedByteOffset = 0; // 구조체에서 요소의 시작 위치(바이트 단위)
vertexLayoutDescForPos.InputSlotClass = D3D11_INPUT_PER_VERTEX_DATA; // 입력 데이터의 분류법
vertexLayoutDescForPos.InstanceDataStepRate = 0; // 인스턴싱에 사용할 배수
D3D11_INPUT_ELEMENT_DESC vertexLayoutDescForTexcoord;
vertexLayoutDescForTexcoord.SemanticName = "TEXCOORD"; // 해당 데이터의 용도
vertexLayoutDescForTexcoord.SemanticIndex = 0; // 용도가 겹칠 경우 사용할 색인 번호
vertexLayoutDescForTexcoord.Format = DXGI_FORMAT_R32G32_FLOAT; // 입력 데이터 형식
vertexLayoutDescForTexcoord.InputSlot = 0; // 버퍼의 슬롯 번호
vertexLayoutDescForTexcoord.AlignedByteOffset = sizeof(vertex_t::pos); // 구조체에서 요소의 시작 위치(바이트 단위)
vertexLayoutDescForTexcoord.InputSlotClass = D3D11_INPUT_PER_VERTEX_DATA; // 입력 데이터의 분류법
vertexLayoutDescForTexcoord.InstanceDataStepRate = 0; // 인스턴싱에 사용할 배수
// 파이프라인에 전송할 레이아웃 배열
D3D11_INPUT_ELEMENT_DESC layoutArr[] = {
vertexLayoutDescForPos,
vertexLayoutDescForTexcoord
};
여긴 이제 별로 설명 할 게 없을 것 같네요ㅋㅋ 다만, 2차원 텍스쳐 쓸 거라 float2니까 잊지 말고 format 변경해주십쇼!
// 전송할 정점 배열
vertex_t vertices[] = {
{ { 1.f, 1.f, -1.f }, { 1.f, 0.f } }, // 정면
{ { 1.f, -1.f, -1.f }, { 1.f, 1.f } },
{ { -1.f, 1.f, -1.f }, { 0.f, 0.f } },
{ { -1.f, -1.f, -1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, -1.f }, { 0.f, 0.f } }, // 우측
{ { 1.f, -1.f, -1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, 1.f }, { 1.f, 0.f } },
{ { 1.f, -1.f, 1.f }, { 1.f, 1.f } },
{ { 1.f, 1.f, 1.f }, { 0.f, 0.f } }, // 뒷면
{ { 1.f, -1.f, 1.f }, { 0.f, 1.f } },
{ { -1.f, 1.f, 1.f }, { 1.f, 0.f } },
{ { -1.f, -1.f, 1.f }, { 1.f, 1.f } },
{ { -1.f, 1.f, -1.f }, { 1.f, 0.f } }, // 좌측
{ { -1.f, -1.f, -1.f }, { 1.f, 1.f } },
{ { -1.f, 1.f, 1.f }, { 0.f, 0.f } },
{ { -1.f, -1.f, 1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, -1.f }, { 1.f, 1.f } }, // 윗면
{ { -1.f, 1.f, -1.f }, { 0.f, 1.f } },
{ { 1.f, 1.f, 1.f }, { 0.f, 1.f } },
{ { -1.f, 1.f, 1.f }, { 0.f, 0.f } },
{ { 1.f, -1.f, -1.f }, { 0.f, 1.f } }, // 아랫면
{ { -1.f, -1.f, -1.f }, { 1.f, 1.f } },
{ { 1.f, -1.f, 1.f }, { 0.f, 0.f } },
{ { -1.f, -1.f, 1.f }, { 1.f, 0.f } },
};
// 인덱스 데이터 정의
WORD indice[] = {
0, 1, 2, // 정면
2, 1, 3,
4, 6, 7, // 우측면
7, 5, 4,
8, 10, 9, // 뒷면
10, 11, 9,
12, 13, 15, // 좌측면
15, 14, 12,
16, 17, 19, // 윗면
19, 18, 16,
20, 22, 21, // 아랫면
21, 22, 23
};
법선 벡터때랑 사실상 똑같습니다. 다만, 텍스쳐 방향에 맞게 잘 설정해줘야 합니다.
상수 버퍼쪽은 데이터가 빠지기만 했다보니 할 게 없어서 생략하겠습니다ㅋㅋ
uv 좌표계
텍스쳐를 사용할 때는 위 사진과 같은 좌표계를 따릅니다. NDC랑 좌표계가 조금 다르니 주의!
3. 텍스쳐 로딩
// 텍스쳐 불러오기
hr = CreateDDSTextureFromFile(
spDevice, // 사용할 디바이스 포인터
TEXT("seafloor.dds"), // 파일 이름
nullptr, // 텍스쳐 데이터를 받을 리소스 포인터의 주소
&spTextureResourceView // 텍스쳐를 받을 리소스 뷰 포인터의 주소
);
앞에서 열심히 갖고 왔던 DDS 로더를 이용해서 텍스쳐를 불러옵니다. 여기서는 모르는 텍스쳐 데이터가 아니니까 리소스는 받지 않고 바로 뷰만 받아서 사용합니다.
4. 샘플러 생성
// 샘플러 정보 구조체
D3D11_SAMPLER_DESC samplerDesc;
samplerDesc.Filter = D3D11_FILTER_MIN_MAG_MIP_LINEAR; // 텍스쳐를 샘플링할 때 사용할 필터링 방법
samplerDesc.AddressU = D3D11_TEXTURE_ADDRESS_WRAP; // 범위를 벗어나는 u좌표 처리 방법
samplerDesc.AddressV = D3D11_TEXTURE_ADDRESS_WRAP; // 범위를 벗어나는 v좌표 처리 방법
samplerDesc.AddressW = D3D11_TEXTURE_ADDRESS_WRAP; // 범위를 벗어나는 w좌표 처리 방법
samplerDesc.MipLODBias = 0; // mipmap 수준(level)로부터 계산된 오프셋
samplerDesc.MaxAnisotropy = 0; // 특정 필터 옵션이 지정된 경우 사용되는 클램핑 값
samplerDesc.ComparisonFunc = D3D11_COMPARISON_NEVER; // 기존 샘플링된 데이터와 샘플링한 데이터를 비교하는 함수
samplerDesc.MinLOD = 0; // 클램핑할 mipmap 범위의 하단
samplerDesc.MaxLOD = D3D11_FLOAT32_MAX; // 클램핑할 mipmap 범위의 상단
hr = spDevice->CreateSamplerState(
&samplerDesc, // 샘플러 정보
&spSampler // 샘플러 포인터를 받을 주소
);
assert(SUCCEEDED(hr));
텍스쳐링은 샘플러를 통해서 텍스쳐를 샘플링하고 그 값을 물체에 입히는 방식으로 진행되기 때문에 샘플러를 만들어줍니다.
샘플러 자체는 그냥 Device 같이 샘플링을 쉽게 할 수 있도록 도와주는 구조체 같은 녀석입니다.
5. 텍스쳐, 샘플러 픽셀 쉐이더에 설정
spDeviceContext->PSSetShaderResources(
0, // 슬롯 번호
1, // 뷰의 수
&spTextureResourceView // 쉐이더 리소스뷰의 배열
);
spDeviceContext->PSSetSamplers(
0, // 슬롯 번호
1, // 뷰의 수
&spSampler // 샘플러 배열
);
만들어준 텍스쳐뷰랑 샘플러를 설정해주면 렌더링할 준비 끝입니다! 나머지 코드는 상수 버퍼 때랑 마찬가지라서 생략!
여담으로 샘플러랑 텍스쳐 둘 다 다른 파이프라인에다 설정해서 사용 가능합니다. 이점 한 번 봐두면 좋을 것 같네요.
6. 쉐이더 변경 및 렌더링
ShaderHeader.hlsli
cbuffer ConstantBuffer : register(b0)
{
float4x4 world;
float4x4 view;
float4x4 projection;
float4x4 transform;
}
struct VS_OUTPUT
{
float4 pos : SV_Position;
float2 texCoord : TEXCOORD;
};
typedef VS_OUTPUT PS_INPUT;
바뀐 부분에 맞게 같이 바꿔줍니다. 그런데, 큰 차이는 없죠?ㅋㅋ
VertexShader.hlsl
#include "ShaderHeader.hlsli"
struct VS_INPUT
{
float4 pos : POSITION;
float2 texCoord : TEXCOORD;
};
VS_OUTPUT main(VS_INPUT input)
{
float4x4 mat = mul(transform, world);
mat = mul(mat, view);
mat = mul(mat, projection);
VS_OUTPUT output = input;
output.pos = mul(output.pos, mat);
return output;
}
정점 쉐이더도 거의 동일합니다.
PixelShader.hlsl
#include "ShaderHeader.hlsli"
Texture2D txDiffuse : register(t0);
SamplerState samLinear : register(s0);
float4 main(PS_INPUT input) : SV_TARGET
{
return txDiffuse.Sample(samLinear, input.texCoord) * float4(1.f, 1.f, 1.f, 1.f);
}
픽셀 쉐이더가 그나마 변화가 큽니다. 크게 설명할 부분은 없지만 그래도 절차를 정리해보면
- 텍스쳐 자료형 선언(t레지스터)
- 샘플러 자료형 선언(s레지스터)
- ‘텍스쳐에서’ 샘플 함수 호출하고 인자로 샘플러와 텍스쳐 좌표를 넘김
- 색상값 곱해서 최종 텍스쳐 반환
이렇게 정리가 됩니다. 여기서 저는 강한 백색광 고정으로 색상값을 곱했지만 이전 챕터에서 했던 라이팅 같은 걸 도입하면 같은 텍스쳐여도 또 다른 느낌의 육면체를 만들 수 있습니다.
소스코드 깃 주소
마무리 겸 정리
튜토리얼 한 번 쭉 봤고 마무리 할 겸 전체적인 흐름 다시 보면서 글을 끝 마쳐 보겠습니다.
- 디바이스, 디바이스 컨텍스트, 스왑체인 생성
- 디바이스: 리소스 생성 관리
- 디바이스 컨텍스트: 파이프라인 정보 관리
- 스왑체인: 버퍼, 버퍼링 관련 관리
- 스왑체인 버퍼를 하나 가져와서 렌터 타겟 뷰로 설정
- 깊이/스텐실 버퍼 생성
- 자료형으로 Texture2D 사용
- 깊이/스텐실 뷰 생성
- OM 단계에 렌더 타겟과 깊이 스텐실 뷰를 바인딩
- OM 단계는 최종 출력 픽셀 값을 결정
- 뷰 포트 정보 초기화
- RS 단계에 뷰포트 설정
- 정점 레이아웃 생성
- 생성 전에 컴파일된 쉐이더 데이터 필요함
- 각 성분 DESC 배열 형태
- IA단계에 바인딩
- IA 단계는 파이프라인 시작 부분
- 정점에 대한 데이터를 만들고 정점 버퍼 리소스를 생성
- 필요에 따라 인덱스 버퍼도 함께 생성
- 사실상 무조건 인덱스 버퍼 같이 씀
- IA 단계에 생성한 정점 리소스 바인딩
- PrimitiveTopology를 통해서 정점 그리는 방법 선택
- 상수 버퍼 생성 필요한 쉐이더에 설정
- 텍스쳐 리소스 생성 및 리소스 뷰 생성
- 샘플러 생성
- 필요한 쉐이더에 텍스쳐 및 샘플러 설정
- 렌더 타겟, 깊이/스텐실 버퍼 초기화 후 렌더링
- 필요에 따라서 쉐이더 설정
- 리소스 업데이트 후 UpdateSubresource를 수행
- 그리기 호출(Draw call)을 하고(디바이스 컨텍스트) present 호출(스왑체인)
